Rolamento Cônico – Timken A 6075 / A 6157

Adicionar aos meus desejos
Categorias: , Tags: , ,
  • Descrição

Descrição

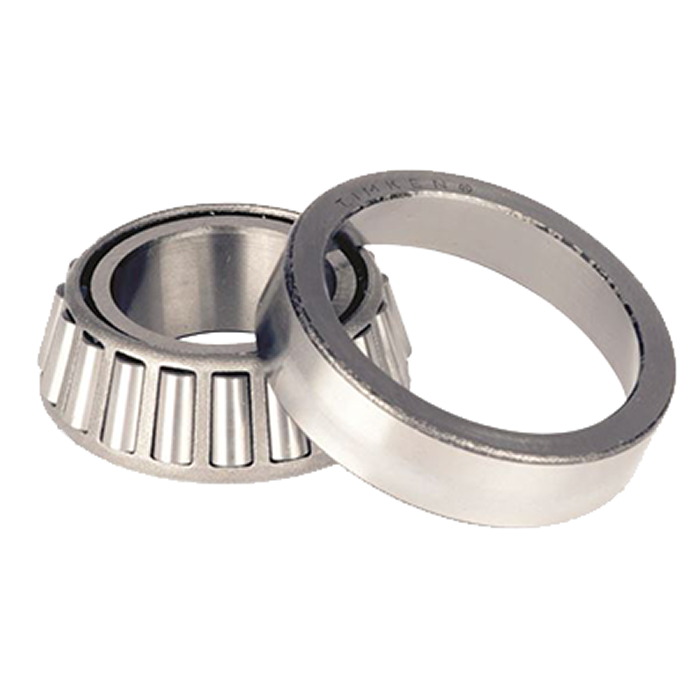

Rolamento A 6075/A 6157 – Esse é o tipo de rolamento mais utilizado de rolos cônicos. Ele é composto por duas partes principais separáveis: O conjunto do cone (anel interno) e o copo (anel externo). Geralmente eles são montados em pares opostos em um eixo.



Especificações
Series A6000
Número de peça do cone A6075
Número da peça do copo A6157
Unidades de design Imperial
Peso do rolamento 0,10 kg 0,1 kg
Tipo de gaiola Aço estampado

Dimensões
d – Furo 19,050 mm 0,7500 pol
Diâmetro Externo D – Cup 39,992 mm 1,5745 pol
B – Largura do cone 11,153 mm 0,4391 pol
C – Largura da taça 9,525 mm 0,3750 pol
T – Largura do rolamento 12,014 mm 0,4730 pol

Dimensões do Pilar e Filete
R – Backface Cone “Para Limpar” Raio 1 1,020 mm 0,04 pol
r – Taça Backface “Para Limpar” Raio 2 1,27 mm 0,050 pol
Diâmetro de Apoio Frontal da – Cone Front 23,11 mm 0,91 pol
db – Diâmetro de Apoio do Backface do Cone 23,88 mm 0,94
Da – Taça Frontface Backing Diameter 37,59 mm 1,48 pol
Db – Backface Backface do copo 34,04 mm 1,34 pol
Ab – Folga Frontface Cage-Cone 2,3 mm 0,09 pol
Aa – Apuramento Backface Cage-Cone 0,3 mm 0,01 pol
a – Localização efetiva do centro 3 -1,5 mm -0,06 pol

Classificação de Carga Básica
C90 – Classificação Radial Dinâmica (90 milhões de revoluções) 4 782 lbf 3480 N
C1 – Classificação Radial Dinâmica (1 milhão de revoluções) 5 3020 lbf 13400 N
C0 – Classificação Radial Estática 2770 lbf 12300 N
C a90 – Classificação dinâmica de empuxo (90 milhões de revoluções) 6 705 lbf 3140 N

Fatores
K – Fator 7 1,11
e – Fator ISO 8 0,53
Y – Fator ISO 9 1,14
G1 – Fator de Geração de Calor (Roller-Raceway) 2,9
G2 – Fator de Geração de Calor (Rib-Roller End) 5,64
Cg – Fator de Geometria 0,0404
