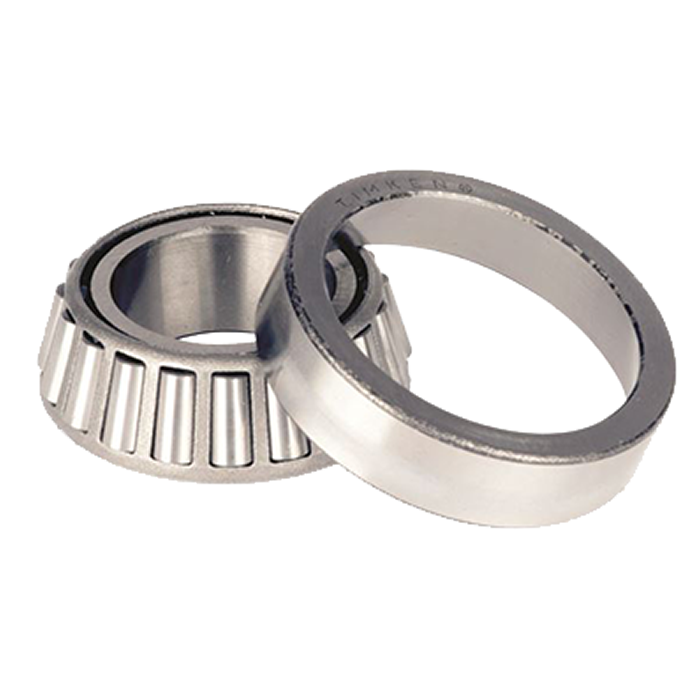

Rolamento Cônico – Timken A 4059 / A 4138

Adicionar aos meus desejos
Categorias: , Tags: , ,
  • Descrição

Descrição

Rolamento A 4059/A 4138 – Esse é o tipo de rolamento mais utilizado de rolos cônicos. Ele é composto por duas partes principais separáveis: O conjunto do cone (anel interno) e o copo (anel externo). Geralmente eles são montados em pares opostos em um eixo



Especificações
Series A4000
Número de peça do cone A4059
Número da peça do copo A4138
Unidades de design Imperial
Peso do rolamento 0,10 kg 0,1 kg
Tipo de gaiola Aço estampado

Dimensões
d – Furo 14,989 mm 0,5901 pol
Diâmetro Externo D – Cup 34,989 mm 1,3775 pol
B – Largura do cone 10,988 mm 0,4326 pol
C – Largura da taça 8.730 mm 0.3437 in
T – Largura do rolamento 10,998 mm 0,4330 pol

Dimensões do Pilar e Filete
R – Backface Cone “Para Limpar” Raio 1 0,760 mm 0,03 pol
r – Taça Backface “Para Limpar” Raio 2 1,27 mm 0,050 pol
Diâmetro de Apoio Frontal da – Cone Front 19,05 mm 0,75 pol
db – Diâmetro de Apoio do Backface do Cone 19,56 mm 0,77 pol
Da – Taça Frontface Backing Diameter 32,51 mm 1,28 pol
Db – Backface Backface do copo 28,96 mm 1,14 pol
Ab – Folga Frontface Cage-Cone 1,8 mm 0,07 pol
Aa – Apuramento Backface Cage-Cone 0 mm 0 em
a – Localização efetiva do centro 3 -2,5 mm -0,1 pol

Classificação de Carga Básica
C90 – Classificação Radial Dinâmica (90 milhões de revoluções) 4 767 lbf 3410 N
C1 – Classificação Radial Dinâmica (1 milhão de revoluções) 5 2960 lbf 13200 N
C0 – Classificação Radial Estática 2580 lbf 11500 N
C a90 – Classificação dinâmica de empuxo (90 milhões de revoluções) 6 594 lbf 2640 N

Fatores
K – Fator 7 1,29
e – Fator ISO 8 0,45
Y – Fator ISO 9 1,32
G1 – Fator de Geração de Calor (Roller-Raceway) 2,3
G2 – Fator de Geração de Calor (Rib-Roller End) 4,12
Cg – Fator de Geometria 0,0355
