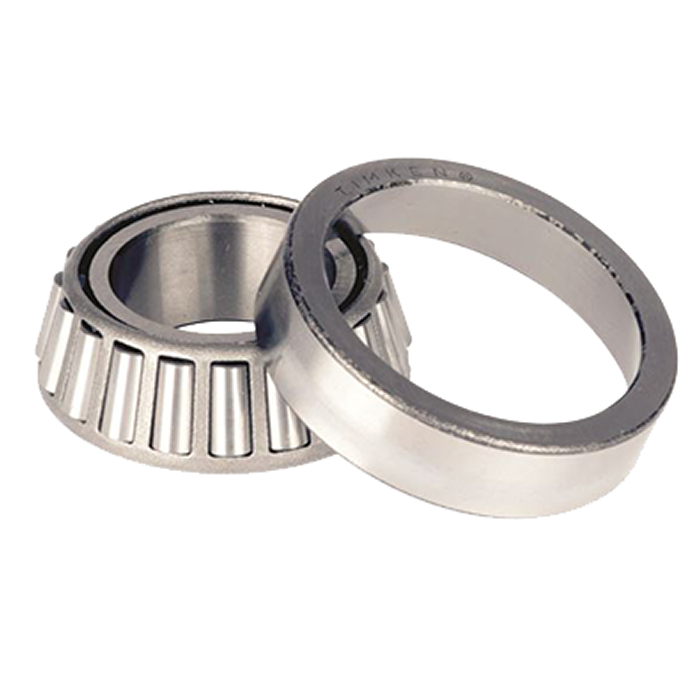

Rolamento Cônico – Timken A 2047/2126

Adicionar aos meus desejos
Categorias: , Tags: , ,
  • Descrição

Descrição

O rolamento de rolos cônicos A2047 – A2126 é composto por duas partes principais separáveis: O conjunto cone (anel interno) e o copo (anel externo), geralmente esse tipo de rolamento é montado em pares opostos em um eixo.
Especificações
Series A2000
Número de peça do cone A2047
Número da peça do copo A2126
Unidades de design Imperial
Peso do rolamento 0,000 Kg 0,1 libras
Tipo de gaiola Aço estampado

Dimensões
d – Furo 11,986 mm 0,4719 pol
Diâmetro Externo D – Cup 31,991 mm 1,2595 pol
B – Largura do cone 10,785 mm 0,4246 pol
C – Largura da taça 7,938 mm 0,3125 pol
T – Largura do rolamento 10,008 mm 0,3940 pol

Dimensões do pilar e filete
R – Backface Cone “Para Limpar” Raio 1 0,760 mm 0,03 pol
r – Taça Backface “Para Limpar” Raio 2 1,27 mm 0,050 pol
Diâmetro de Apoio Frontal da – Cone Front 15,49 mm 0,61 pol
db – Diâmetro de Apoio do Backface do Cone 16,51 mm 0,65 pol
Da – Taça Frontface Backing Diameter 30,00 mm 1,18 pol
Db – Backface Backface do copo 25,91 mm 1,02 pol
Ab – Folga Frontface Cage-Cone 2,3 mm 0,09 pol
Aa – Apuramento Backface Cage-Cone -0,8 mm -0,03 pol
a – Localização efetiva do centro 3 -3 mm -0,12 pol

Classificações de carga básica
C90 – Classificação Radial Dinâmica (90 milhões de revoluções) 4 630 lbf 2800 N
C1 – Classificação Radial Dinâmica (1 milhão de revoluções) 5 2430 lbf 10800 N
C0 – Classificação Radial Estática 2070 lbf 9230 N
C a90 – Classificação dinâmica de empuxo (90 milhões de revoluções) 6 437 lbf 1940 N

Fatores
K – Fator 7 1,44
e – Fator ISO 8 0,41
Y – Fator ISO 9 1,48
G1 – Fator de Geração de Calor (Roller-Raceway) 1,7
G2 – Fator de Geração de Calor (Rib-Roller End) 3,17
Cg – Fator de Geometria 0,0308
