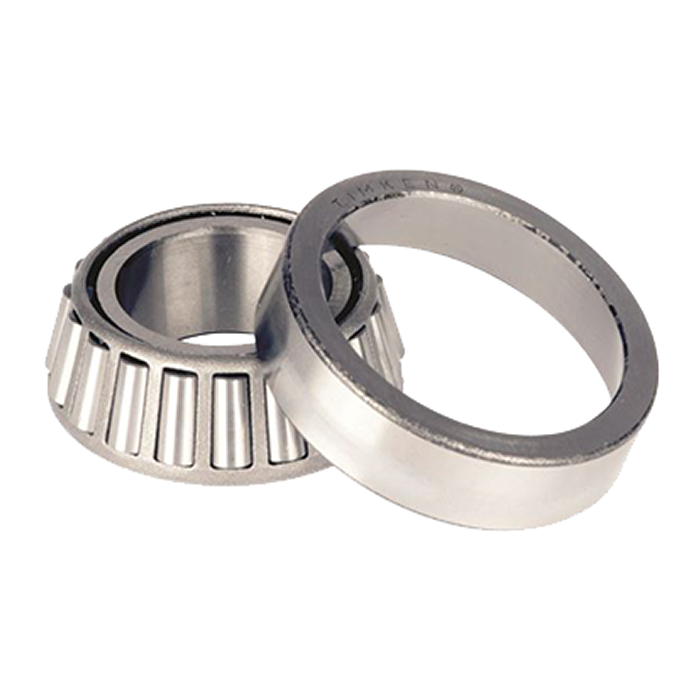

foto-rolamento-a-2037-a-2126

Rolamento Cônico – Timken A 2037/A 2126

Adicionar aos meus desejos
Categorias: , Tags: , ,
  • Descrição

Descrição

Este é o tipo mais básico e mais utilizado de rolamento de rolos cônicos. Consiste em duas partes principais separáveis: o conjunto do cone (anel interno) e o copo (anel externo). Normalmente é montado em pares opostos em um eixo.



Especificações
Series A2000
Número de peça do cone A2037
Número da peça do copo A2126
Unidades de design Imperial
Peso do rolamento 0,000 Kg 0,1 libras
Tipo de gaiola Aço estampado

Dimensões
d – Furo 9,525 mm 0,3750 pol
Diâmetro Externo D – Cup 31,991 mm 1,2595 pol
B – Largura do cone 10,785 mm 0,4246 pol
C – Largura da taça 7,938 mm 0,3125 pol
T – Largura do rolamento 10,008 mm 0,3940 pol

Dimensões do pilar e filete
R – Backface Cone “Para Limpar” Raio 1 1,270 mm 0,050 pol
r – Taça Backface “Para Limpar” Raio 2 1,27 mm 0,050 pol
Diâmetro de Apoio Frontal da – Cone Front 13,46 mm 0,53 pol
db – Diâmetro de Apoio do Backface do Cone 14,99 mm 0,59 pol
Da – Taça Frontface Backing Diameter 30,00 mm 1,18 pol
Db – Backface Backface do copo 25,91 mm 1,02 pol
Ab – Folga Frontface Cage-Cone 2,3 mm 0,09 pol
Aa – Apuramento Backface Cage-Cone -0,8 mm -0,03 pol
a – Localização efetiva do centro 3 -3 mm -0,12 pol

Classificações de carga básica
C90 – Classificação Radial Dinâmica (90 milhões de revoluções) 4 630 lbf 2800 N
C1 – Classificação Radial Dinâmica (1 milhão de revoluções) 5 2430 lbf 10800 N
C0 – Classificação Radial Estática 2070 lbf 9230 N
C a90 – Classificação dinâmica de empuxo (90 milhões de revoluções) 6 437 lbf 1940 N

Fatores
K – Fator 7 1,44
e – Fator ISO 8 0,41
Y – Fator ISO 9 1,48
G1 – Fator de Geração de Calor (Roller-Raceway) 1,7
G2 – Fator de Geração de Calor (Rib-Roller End) 3,17
Cg – Fator de Geometria 0,0308
