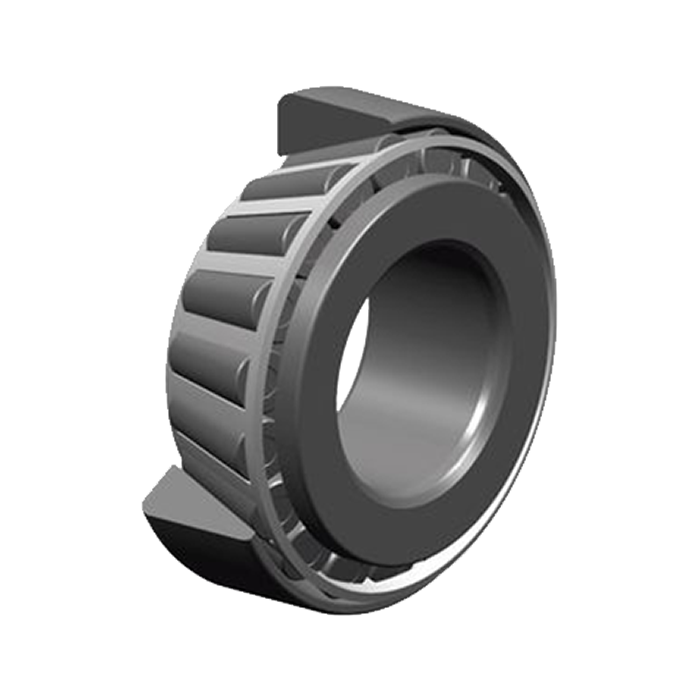

Rolamento Cônico – NTN 30320

Aplicação: Usualmente ele é muito utilizado em equipamentos industriais, para trabalhar sob duas cargas, axial e radial.

Característica principal: Rolamento de rolos cônicos, de uma carreia de rolos, com eixo cilíndrico, esta série é de eixos em milímetro, não em polegada.

Características Técnicas
d	100 mm
D	215 mm
B	47 mm
C	39 mm
T	51,5 mm
d1	150 mm
a	42 mm
rs mín	3 mm
r1s mín	3 mm
e	0,35
Y2	1,73
Y0	0,95
Peso	7,72 kg
Marca	NTN
Desempenho
Capacidade de carga dinâmica, C	345 kN
Coeficiente de vida útil, A2	1
Capacidade de carga estática, C0	400 kN
Limite de de carga à fadiga, Cu	42,5 kN
Nlim (óleo)	2 400 r.p.m.
Nlim (graxa)	1 800 r.p.m.
Temperatura mín, Tmín	-40 °C
Temperatura máx. de operação	120 °C
Frequência de giro da gaiola, FTF	0,41 Hz
Frequência de giro do elemento rolante, BSF	5,3 Hz
Frequência de passagem na pista externa, BPFO	5,34 Hz
Frequência de passagem na pista interna, BPFI	7,66 Hz
Recomendações de barreira
da máx	127 mm
db mín	118 mm
Da mín	184 mm
Da máx	201 mm
Db mín	200 mm
Ca mín	5 mm
Cb mín	12,5 mm
ra máx	3 mm
r1a máx	2,5 mm
