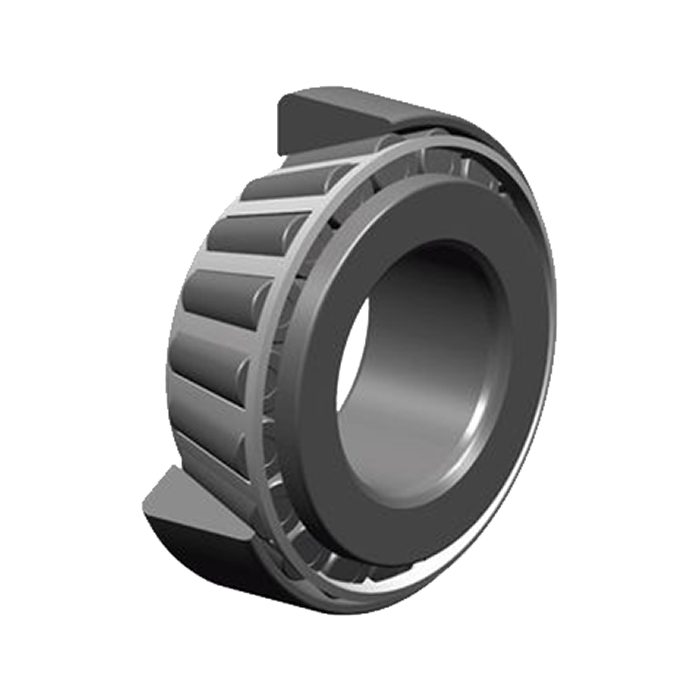

Rolamento Cônico – NTN 30317

Aplicação: Habitualmente ele é utilizado em equipamentos industriais, para trabalhar sob duas cargas, axial e radial.

Característica principal: Rolamento de rolos cônicos, com gaiola em aço, composto por uma capa e um rolamento de rolos cônicos. Sendo assim, formando um conjunto denominado capa/cone.

Características Técnicas
d	85 mm
D	180 mm
B	41 mm
C	34 mm
T	44,5 mm
d1	128,5 mm
a	35,5 mm
rs mín	4 mm
r1s mín	3 mm
e	0,35
Y2	1,74
Y0	0,96
Peso	5,2 kg
Referência ISO355	T2GB085
Marca	NTN
Desempenho
Capacidade de carga dinâmica, C	305 kN
Coeficiente de vida útil, A2	1
Capacidade de carga estática, C0	365 kN
Limite de de carga à fadiga, Cu	40,7 kN
Nlim (óleo)	2 900 r.p.m.
Nlim (graxa)	2 100 r.p.m.
Temperatura mín, Tmín	-40 °C
Temperatura máx. de operação	120 °C
Frequência de giro da gaiola, FTF	0,41 Hz
Frequência de giro do elemento rolante, BSF	5,27 Hz
Frequência de passagem na pista externa, BPFO	6,16 Hz
Frequência de passagem na pista interna, BPFI	8,84 Hz
Recomendações de barreira
da máx	107 mm
db mín	103 mm
Da mín	156 mm
Da máx	166 mm
Db mín	167 mm
Ca mín	5 mm
Cb mín	10,5 mm
ra máx	3 mm
r1a máx	2,5 mm
