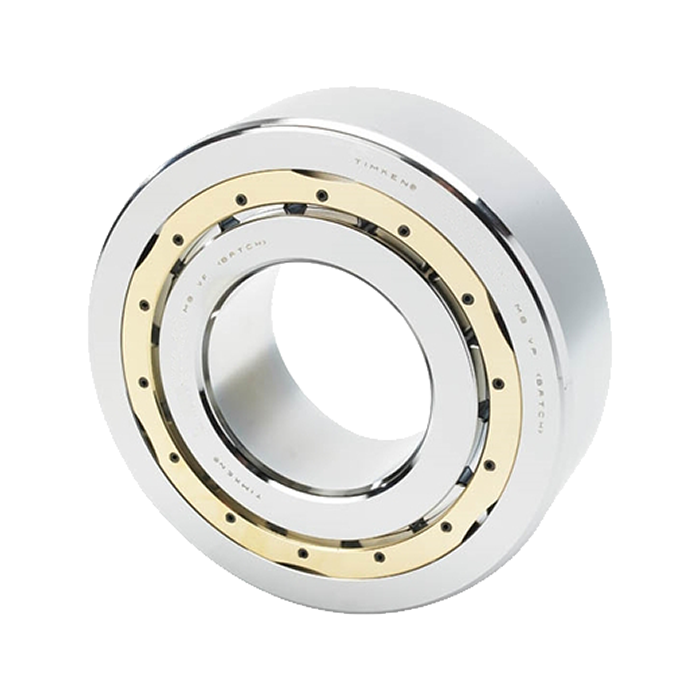

Rolamento Cilíndrico – Timken NU 324 EMA

Descrição

Especificações
Unidades de design	MÉTRICO
Peso do rolamento	14,70 Kg 32.400 libras
Tipo	NU
Furo cônico	N
Dimensões
d – Furo	120 mm 4,7244 pol
D – Diâmetro Externo	260 mm 10.2362 pol
C – Largura Interna do Anel	55.000 mm 2.1654 in
B – Largura Externa do Anel	55.000 mm 2.1654 in
Classificação de Carga Básica
C0 – Classificação Radial Estática	614000 N 138000 lbf
C – Classificação Radial Dinâmica 1	594000 N 134000 lbf
Fatores
Classificação de velocidade térmica de referência (graxa)	2300
Classificação de velocidade térmica de referência (óleo) 2	2700
Cg – Fator de Geometria 3	0,1177
Dimensões do Pilar e Filete
R – Anel Interno “Para Limpar” Raio 4	2,500 mm 0,100 pol
r – Anel externo “Para limpar” Raio 5	2,500 mm 0,100 pol
da – Diâmetro de fundo do anel interno	147.000 mm 5.800 pol
Da – Diâmetro Externo de Apoio Externo	0,000 mm 0,000
