Rolamento Autocompensador – SNR 22244 EMW33C3

Descrição

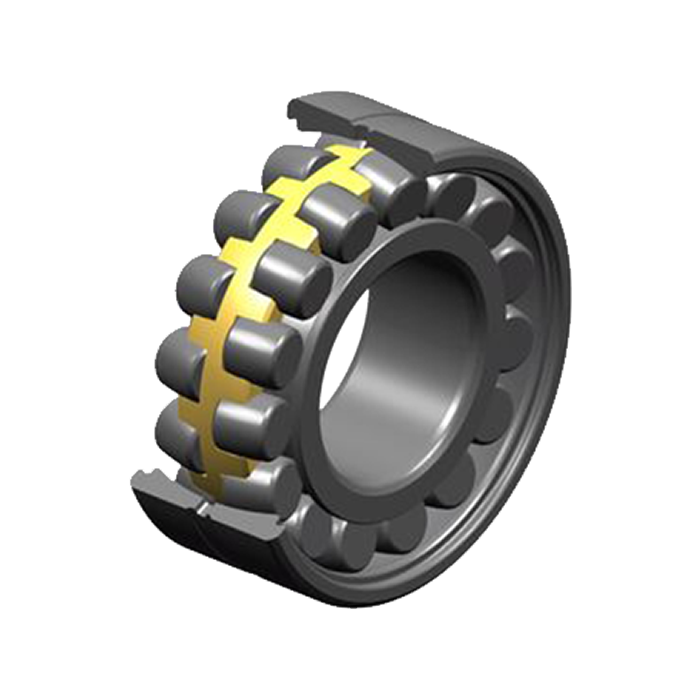

Rolamento 22244 EMW33C3 – Rolamento autocompensador de rolos, gaiola em latão usinado, ranhura e furos de lubrificação no anel externo.

Características Técnicas
d	220 mm
D	400 mm
B	108 mm
D1	357,7 mm
rs mín	4 mm
Número dos furos de lubrificação	3
b	20,6 mm
k	11 mm
e	0,25
Y1	2,74
Y2	4,08
Y0	2,68
Classe de folga radial	C3
Peso	59,47 kg
Marca	SNR
Desempenho
Capacidade de carga dinâmica, C	2 210 kN
Capacidade de carga estática, C0	2 690 kN
Limite de de carga à fadiga, Cu	213 kN
Nref	1 300 r.p.m.
Nlim	2 000 r.p.m.
Temperatura mín, Tmín	-40 °C
Temperatura máx. de operação	200 °C
Frequência de giro da gaiola, FTF	0,42 Hz
Frequência de giro do elemento rolante, BSF	6,35 Hz
Frequência de passagem na pista externa, BPFO	8,06 Hz
Frequência de passagem na pista interna, BPFI	10,94 Hz
Recomendações de barreira
da mín	237 mm
Da máx	383 mm
ra máx	3 mm
